变频器世界 | 涨知识 40种废水处理技术工艺流程图解与发酵过程优化技术研发

在工业自动化与环保技术深度融合的今天，变频器作为核心驱动与控制设备，其应用已远远超出传统的节能范畴，正深刻变革着诸多生产与治理流程。本文将引领您进入一个“变频器+环保科技”的跨界知识殿堂，系统解读40种主流废水处理技术的工艺流程图解，并深入探讨发酵过程优化技术的研发前沿。

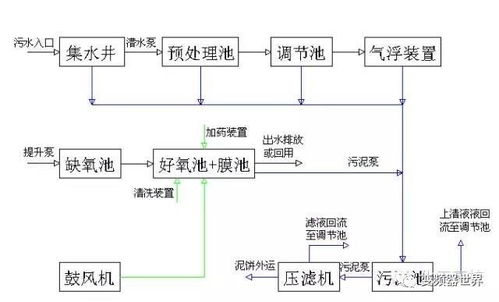

第一部分：40种废水处理技术工艺流程图解

废水处理是一个复杂且多元的技术领域，其工艺选择取决于废水成分、处理目标及经济成本。现代处理厂广泛采用变频器对水泵、风机、搅拌器、污泥脱水机等关键设备进行精确控制，以实现高效、稳定、节能的运行。以下为您梳理涵盖物理法、化学法、生物法及组合工艺的40种技术流程图解精要：

一、物理处理法
1. 格栅过滤：去除大颗粒悬浮物，变频器调节输送机速度以适应水质变化。
2. 沉砂池：利用重力沉降去除无机砂粒。
3. 沉淀池（初沉/二沉）：变频控制刮泥机与排泥泵，优化沉降效率。
4. 气浮法：包括溶气气浮(DAF)等，变频器精确控制溶气泵与释放器。
5. 过滤：涉及砂滤、活性炭过滤、微滤/超滤(MF/UF)膜系统，变频器保障恒压或恒流供水。
6. 离心分离：用于污泥脱水，变频器实现离心机转速的无级调节。
7. 磁分离：通过磁性载体吸附污染物。

二、化学处理法
8. 中和处理：自动投加酸/碱，pH在线监测与变频加药泵联动。
9. 化学沉淀：投加药剂形成沉淀物，变频搅拌确保混合均匀。
10. 氧化还原：如芬顿(Fenton)工艺、臭氧氧化，变频器控制臭氧发生器、加药泵及混合设备。
11. 电解法：通过电解产生氧化剂或絮凝剂。
12. 离子交换：用于重金属回收或纯水制备。

三、生物处理法（活性污泥法及其变体）
13. 传统活性污泥法：变频器精确控制曝气风机（罗茨、离心风机），实现溶解氧(DO)的精确调控，是节能降耗的关键。
14. A/O工艺（厌氧/好氧）：用于脱氮，变频器分别优化厌氧搅拌与好氧曝气。
15. A2/O工艺（厌氧/缺氧/好氧）：同步脱氮除磷的经典流程。
16. 氧化沟：循环流态，变频器控制曝气转刷/转碟速度。
17. SBR（序批式活性污泥法）：各阶段（进水、反应、沉淀、排水、闲置）由PLC与变频器协同自动控制。
18. MBR（膜生物反应器）：结合生物处理与膜分离，变频器控制抽吸泵与曝气强度，防止膜污染。
19. 生物接触氧化法：填料上生物膜处理，变频控制曝气。
20. 生物滤池：如曝气生物滤池(BAF)，变频控制反冲洗水泵与风机。
21. UASB（上流式厌氧污泥床）：用于高浓度有机废水，变频控制进水泵与循环泵。
22. IC反应器：高效厌氧处理技术。
23. 好氧颗粒污泥技术：新兴紧凑型工艺。

四、物理化学组合与深度处理
24. 混凝沉淀：变频控制加药泵与搅拌器。
25. 吸附法（活性炭、树脂等）。
26. 吹脱与汽提：去除挥发性物质。
27. 萃取法。
28. 高级氧化工艺(AOPs)：如光催化、电化学氧化等。
29. 反渗透(RO)/纳滤(NF)：变频高压泵是核心，实现软启动、压力调节与节能。
30. 电渗析。
31. 蒸发结晶：用于高盐废水，变频器控制循环泵、真空泵及压缩机（如MVR工艺）。

五、污泥处理工艺
32. 污泥浓缩（重力、气浮、离心浓缩）。
33. 污泥消化（好氧/厌氧消化，变频控制搅拌与加热）。
34. 污泥脱水（带式压滤、板框压滤、离心脱水——变频器是核心驱动）。
35. 污泥干化。
36. 污泥焚烧。

六、生态处理法与其它
37. 人工湿地。
38. 稳定塘。
39. 土地处理系统。
40. 磁化/超声等辅助技术。

图解核心：每一张工艺流程图都应清晰标注主要构筑物、设备、流向，并特别标识出应用变频器进行速度/流量/压力控制的关键节点，直观展示自动化如何提升工艺可控性与能效。

第二部分：发酵过程优化技术研发

发酵是生物制造的核心，广泛应用于制药、食品、饮料、生物能源及化工原料生产。其优化目标在于最大化产物产量、质量，同时最小化成本和能耗。变频技术与先进控制策略在此领域扮演着革命性角色。

一、 发酵过程关键控制参数与变频器的应用
1. 搅拌速率控制：发酵罐搅拌器驱动电机采用变频控制，可根据发酵不同阶段（菌体生长、产物合成）对溶氧、混合均匀度的需求，无级调节转速，避免剪切力对菌体的损伤并节省电能。
2. 通气量（空气流量）控制：通过变频器调节无菌空气压缩机或鼓风机的转速，精确控制进气流量，与搅拌协同维持最佳溶解氧水平。
3. 温度控制：循环水冷却/加热泵组采用变频驱动，实现发酵罐夹套或盘管换热介质的精确流量控制，维持恒温。
4. pH控制：酸、碱补料泵采用变频计量泵，实现微小流量的精确添加。
5. 补料控制：营养物、前体等的流加泵采用变频控制，实现复杂的流加策略（如恒速、指数、反馈流加）。

二、 优化技术研发前沿
1. 基于模型的先进过程控制(APC)：结合发酵动力学模型，利用变频器等执行机构，实现溶解氧、底物浓度等关键参数的实时最优控制，超越传统的PID控制。
2. 软测量与预测控制：通过易测参数（如尾气CO2、O2）推断难测参数（菌体浓度、产物浓度），并利用变频器提前调整搅拌、通气策略。
3. 人工智能与机器学习优化：利用历史数据训练模型，寻找最优的搅拌-通气-补料模式组合，并由变频系统自动执行。
4. 规模放大中的流体力学模拟与变频策略：通过CFD模拟，确定不同规模发酵罐中最佳的搅拌器类型、位置及转速曲线，指导变频控制程序的开发，解决放大效应问题。
5. 能源管理系统(EMS)集成：将发酵车间的所有变频驱动设备纳入统一能管平台，实现全厂区协同节能，并利用变频器的软启动功能减少电网冲击。

三、 研发趋势
发酵过程优化正从“经验驱动”迈向“数据与模型驱动”。变频器不再仅是调速节能设备，更是实现精确、动态、自适应过程控制的智能执行单元。其与在线传感器、PLC/DCS、上位机优化算法的深度集成，构成了现代智能生物反应器的“神经-肌肉”系统，大幅提升了过程的稳健性、重复性与经济性。

###

从波澜壮阔的废水处理工程到微观精妙的发酵反应，变频技术以其无与伦比的调节灵活性与能效优势，成为了连接自动化与工艺优化的桥梁。理解这40种废水处理工艺的流程图，并掌握发酵过程优化中的变频控制精髓，不仅能够“涨知识”，更能为实际工程研发与运营提供强大的技术武器。在智能制造与绿色发展的双轮驱动下，变频器的世界正不断拓展其边界，创造无限可能。
